| 应用 | |
金属铠装双芯光缆采用紧凑式结构设计，适用于有限空间的光信号传输，室内固定安装铺设。典型应用为机柜内通讯，工业自动化设备间通讯，设备内部通讯等。 | |
| 参考标准 | |
EC 60793-2-10Cat. A1b | 多模光纤 |
| EC 60794-2 | 室内光缆 |
| EC 60794-1-2 | 光缆机械指标测试 |
| 其他 | |
应用
金属铠装双芯光缆采用紧凑式结构设计，适用于有限空间的光信号传输，室内固定安装铺设。典型应用为机柜内通讯，工业自动化设备间通讯，设备内部通讯等。
参考标准
| EC 60793-2-10 Cat. A1b | 多模光纤 |
| EC 60794-2 | 室内光缆 |
| EC 60794-1-2 | 光缆机械指标测试 |
其他

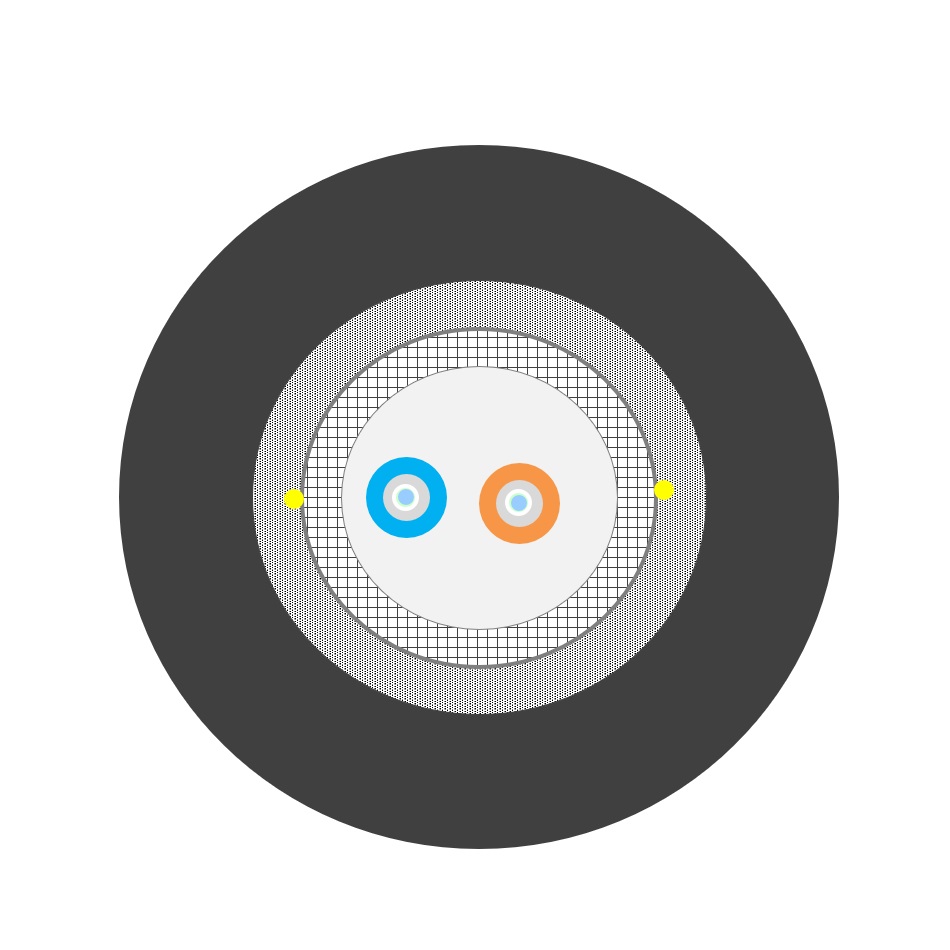

| 结构 | |
光纤 | |
纤芯直径 | 62.5 ± 3um |
包层直径 | 125 + 2um |
涂覆层直径 | 245 + 10um |
光纤颜色 | 兰、橙 |
螺旋铠装 | |
材质 | SUS204 |
外径 | 1.6 ± 0.2mm |
内径 | 1.1 ± 0.2mm |
加强件 | |
芳纶 | |
金属丝编织 | |
材质 | SUS3*16 |
| 护套 | |
壁厚 | 0.4 ± 0.1mm |
| 外径 | 3.0 ± 0.1mm |
颜色 | 灰 |
印字 | U-F(ZS)B(ZS)H 2xG62.5/125 |
OM1 xxxxM WW/YY | |
光学性能 | |
衰减 | < 1.2 dB/km @1300nm |
| < 3.2 dB/km @850nm | |
带宽 | > 500 MHz·km @1300nm |
| > 200 MHz·km @850nm | |
数值孔径 | 0.275 +0.015 |
机械指标 | |
抗拉强度 | > 200N 长期 |
| > 300N 短期 | |
弯曲半径 | > 60mm 长期 |
| > 45mm 短期 | |
压扁 | > 3000 N/dm |
| 反复弯曲 | 半径60mm，负载40N，循环:100次 |
耐候指标 | |
储存和运输 | -25℃ to + 70℃ |
安装 | -20℃ to + 50℃ |
运行 | -40℃ to + 70℃ |
阻燃性能 | |
单根垂直燃烧 | GB/T 18380.12-2022 |
| 成束垂直燃烧 A 类 | GB/T 18380.33-2022 |
| 成束垂直燃烧 B 类 | GB/T 18380.34-2022 |
| 烟密度 > 60% | GB/T 17651.2-2021 |
| 卤素含量 <= 5mg/g | GB/T 17650.1-2021 |
