| 应用 | |
本电缆适用于严苛的工业环境，是一种用于室内及室外柔性敷设的电缆。 | |
| 参考标准 | |
| IEC 60793-2-10 Cat.A1a.1 | 多模光纤 |
| IEC 60794-2 | 室内光缆 |
| IEC 60794-1-2 | 光缆机械指标测试 |
其他 | |
| 应用 | |
| 参考标准 | |
| 其他 | |

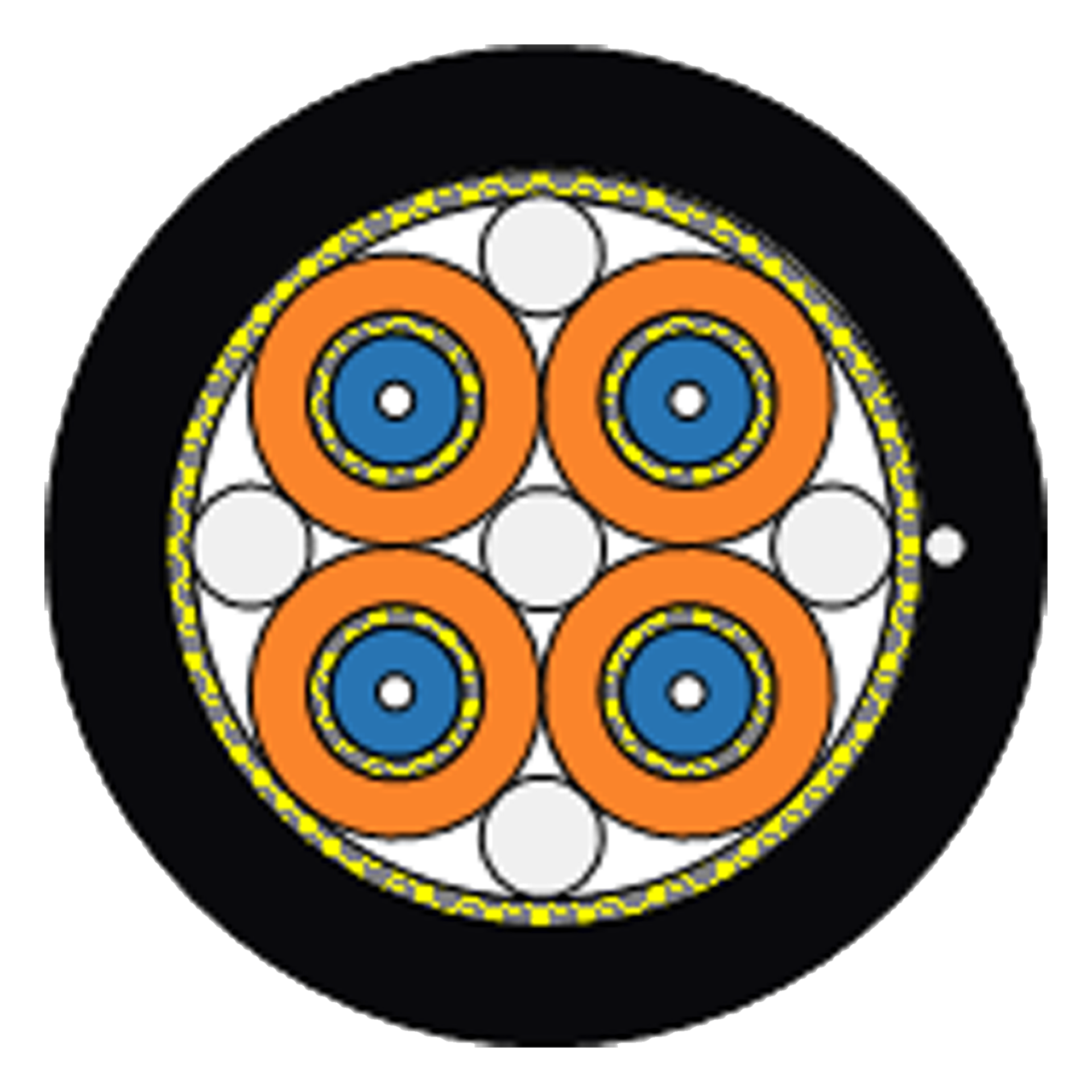

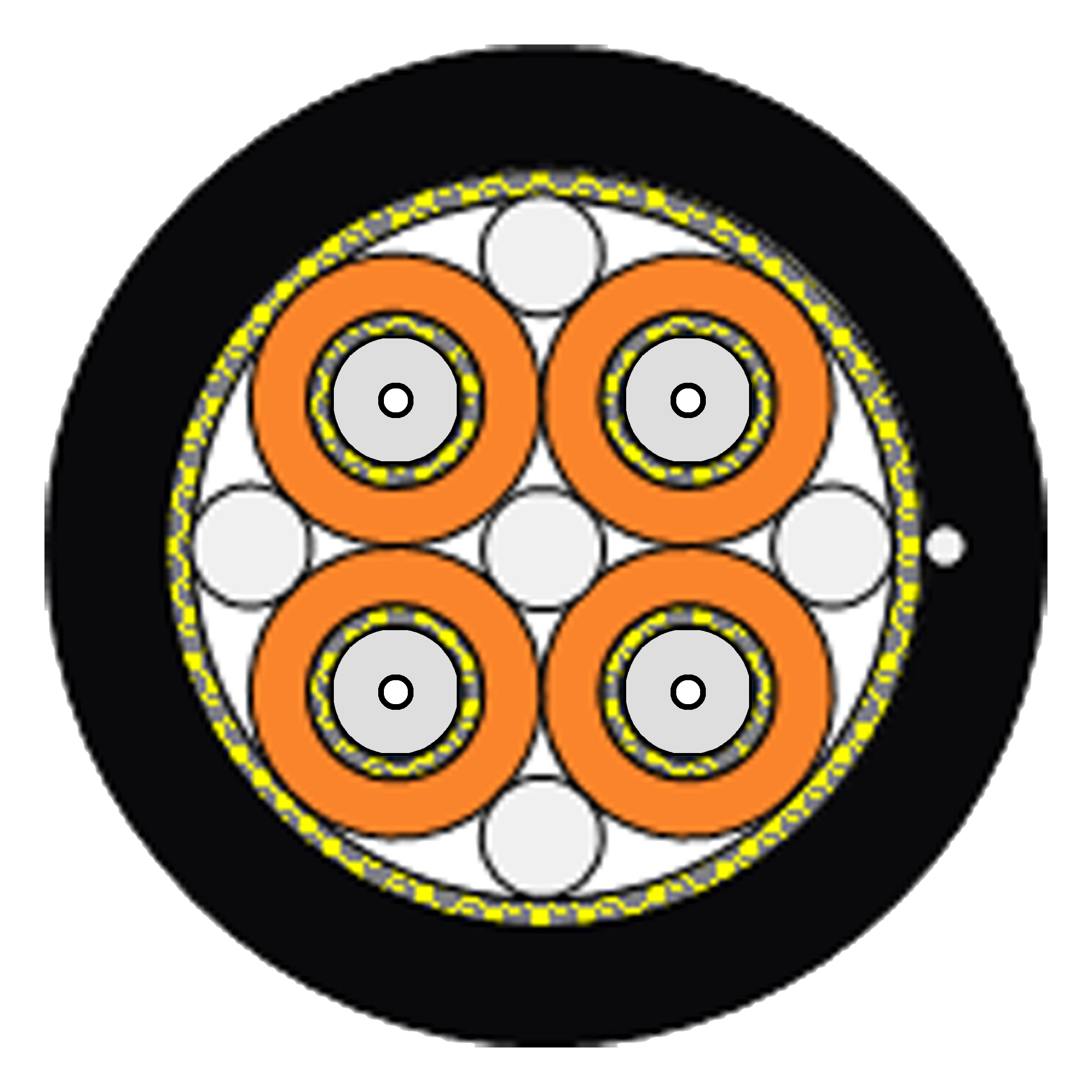

| 结构 | |
| 中心加强件 | |
| 材料 | FRP |
| 直径 | 1.0 ± 0.15 mm |
| 光纤 | |
| 纤芯直径 | 50 ± 2.5 um |
| 包层直径 | 125± 1 um |
| 涂覆层直径 | 245 ± 10 um |
| 紧包 | |
| 材质 | TPE-E |
| 外径 | 0.9 ± 0.05 mm |
| 紧包颜色 | 蓝色 |
| 加强件 | |
| 芳纶纱 | |
| 内护套 | |
| 材质 | PVC |
| 直径 | 2.0± 0.2 mm |
| 颜色 | 橙色 |
| 外护套 | |
| 材质 | PVC |
| 直径 | 7.4 ± 0.3mm |
| 壁厚 | 1.2± 0.1mm |
| 印字 | AT-V(ZN)YY 4G50/125 OM2 xxxxM |
| 光学性能 | |
| 衰减 | < 3.0 dB/km @ 850nm |
| < 1.0 dB/km @ 1300nm | |
| 带宽 | > 500 MHz·km @ 850nm |
| > 1000 MHz·km @ 1300nm | |
| 数值孔径 | 0.2 ± 0.015 |
| 机械指标 | |
| 抗拉强度 | IEC 60794-1-2 E1 |
| > 400 N Long term | |
| > 800 N Short term | |
| 弯曲半径 | IEC 60794-1-2 E11 |
| > 75 mm Short term | |
| > 15mm Short term | |
| 压扁 | IEC 60794-1-2 E3 |
| >2000 N/dm | |
| 扭转 | IEC 60794-1-2 E7 |
| 循环次数： 1000 times | |
| 长度： 1000 mm | |
| 角度： +/- 180 degree | |
| F = 20 N | |
| 反复弯曲 | IEC 60794-1-2 E6 |
| 半径：100 mm | |
| 质量： 2 kg | |
| 循环： 20000 | |
| 拖链 | 弯曲半径 100 mm |
| 移动速度 10 m/s | |
| 加速度 10 m/s² | |
| 循环次数 5 mil. | |
| 耐候指标 | |
储存和运输 | -40℃ to + 70℃ |
| 安装 | -40℃ to + 85℃ |
| 运行 | -40℃ to + 70℃ |
| 阻燃性能 | |
防火无卤 | |
