| 应用 | |
本电缆适用于严苛工业环境，是一种高柔性应用电缆，专为拖链和机器人设计。 | |
| 参考标准 | |
| IEC 60793-2-10 Cat.A4a | 多模光纤 |
| IEC 60794-2 | 室内光缆 |
| IEC 60794-1-2 | 光缆机械指标测试 |
| 其他 | |
| 应用 | |
本电缆适用于严苛工业环境，是一种高柔性应用电缆，专为拖链和机器人设计。 | |
| 参考标准 | |
| IEC 60793-2-10 Cat.A4a | 多模光纤 |
| IEC 60794-2 | 室内光缆 |
| IEC 60794-1-2 | 光缆机械指标测试 |
| 其他 | |

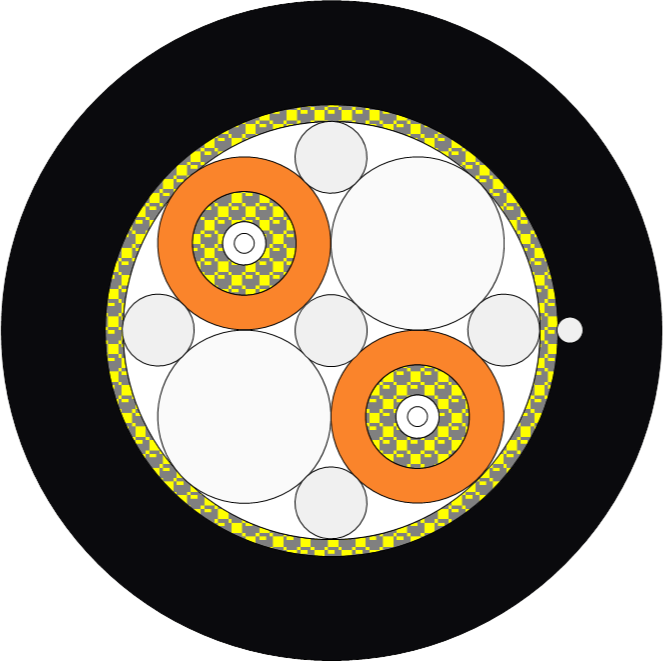

| 结构 | |
| 光纤 | |
| 材质 | PMMA |
| 纤芯直径 | 125 ± 2 um |
| 包层直径 | 1000 ± 5 um |
| 子缆 | |
| 直径 | LSZH |
| 材质 | Nylon |
| 颜色 | 黑，橙 |
| 加强件 | |
| 芳纶 | |
| 护套 | |
| 材质 | TPU |
| 直径 | 7.0 ± 0.3 mm |
| 壁厚 | 1.2 ± 0.15 mm |
| 颜色 | 黑 |
| 印字 | POF Trailing Cable Profinet Type C 2P980/1000 xxxxm |
光学性能 | |
| 衰减 | < 180dB/km @ 650nm |
| < 275dB/km @ 660nm | |
| 带宽 | > 10MHz·100m @ 650nm |
| 数值孔径 | 0.5 ± 0.1 |
| 机械指标 | |
| 抗拉强度 | IEC 60794-1-2 E1 |
| > 300N Long term | |
| > 600N Short term | |
| 弯曲半径 | IEC 60794-1-2 E11 |
| > 45mm Long term | |
| > 15mm Short term | |
| 压扁 | IEC 60794-1-2 E3 |
| >200 N/dm | |
| 扭转 | IEC 60794-1-2 E7 |
| 循环次数: 10000 times | |
| 长度: 1000 mm | |
| 角度: +360 degree | |
| 负载: 50N | |
| 反复弯曲 | IEC 60794-1-2 E6 |
| Radius: 70mm | |
| 重量: 5N | |
| 循环: 100000 | |
| 拖链 | 弯曲半径 70 mm |
| 移动速度 10 m/s | |
| 加速度 10 m/s² | |
| 循环次数 5000000 | |
| 耐候指标 | |
储存和运输 | -40℃ to + 80℃ |
| 安装 | -5℃ to + 50℃ |
| 运行 | -40℃ to + 70℃ |
| 阻燃性能 | |
防火无卤 | |
